EGZ-Y电梯绳索张力计(一体式)使用说明书

一、概述

1.1主要用途及适用范围

电梯绳索张力计主要应用于电梯曳引钢丝绳的张力测试。在电梯安装、验收和年检过程中,通过对每条曳引钢丝绳张力的测试调整,使其张力尽可能一致,从而延长曳引轮的使用寿命,并使电梯钢丝绳运行更加平稳。此张力计同时还可应用于桥用吊索、杆塔接线、架空导线、索引钢丝绳等涉及钢索张力的测试。

1.2产品特点

1.2.1便携式:仪器采用高强度铝合金结构,重量轻、体积小、携带方便,测量绳索张力时,一人便可完成所有操作。

1.2.2仪器性能稳定,测量精度高,当被测绳索规格与测力计中储存的绳索号一致时,在可定量程内,测量精度可达5%。

1.2.3重量轻、结构简单、操作方便,适用于任何场合。

1.2.4仪器内置3种预设规格绳索,测量时只需选择相应的绳索号即可。

1.2.5数显显示力值,仪器采用LCD显示测量力值,读数更加方便。

1.2.6三种单位切换:仪器可切换N、Kg和Lb三种力值单位。

1.2.7仪器可保存383组测量数据,保存的数据可通过电脑导出。

二、产品尺寸、规格

2.1产品外型尺寸



2.2产品规格型号

型号

EGZ-Y-3000

EGZ-Y-5000

索号

1

2

3

1

2

3

直径

φ6

φ8

φ10

φ11

φ13

φ16

量程

3000N

5000N

最小分度值

1N

建议测量范围

10%~90%

精度

≦±5%

电源

7.2V  1.2V×6  镍氢电池组

充电器

输入:AC 100~240V     输出:DC 12V 500mA

重量(Kg)

1.4

2.3 液晶屏功能


2.3.1 ON/OFF:开关机键,按此键时,电源打开或关闭。

2.3.2 设置键:用户在测量界面时可以通过此键进入设置菜单,并且在设置数据时按此键保存数据;在测量界面时,长按设置键5至6秒,可使数值翻转。

2.3.3 保存键:测量数据时,按此键可保存数据。测量界面时长按“保存”键5秒可查看被保存的数据。进入“设置”界面时,作为上移功能。

2.3.4置零键:测量数据时,按此键数据会置零。进入“设置”界面时,作为返回功能。

三、使用和操作

3.1使用前的准备和检查

3.1.1 检查电量。若不足,需充电后使用。

3.2 使用中的操作及说明

3.2.1 图片1(UNIT)单位设置:开机后,进入测量界面,按“设置”键进入设置界面,再按一次“设置”键进入单位设置中,按下“保存”键进行单位选择,选择所需的单位后,按“设置”键保存并退出到设置界面。如下图所示:


3.2.2 图片1(PEAK)峰值设置:上步操作完成后,按“保存”键选择“PEAK”,再按“设置”键进入峰值设置后按“保存”在“PEAK”(峰值模式)、无此字符显示(表示实时荷重值模式)二种模式之间相互切换,选择所需模式,再按“设置”键保存并返回到设置界面,如下图所示:


3.2.3图片1(HIDT)上限值设置:上步操作完成后,按“保存”键选择“HIDT”,再按“设置”键进入上限值设置,分别按“保存”、“置零”键,进行数字调整,选择所需数值,再按“设置”键保存并返回到设置界面,如下图所示:


3.2.4图片1(LODT)下限值设置:上步操作完成后,按“保存”键选择“LODT”,再按“设置”键进入下限值设置,同上限值设置的操作,分别按“保存”、“置零”键,进行数字调整,选择所需数值,再按“设置”键保存并返回到设置界面。如下图所示:


3.2.5图片1(LOSET)峰值最小保存值:峰值模式下,当前值小于该值时,峰值将不被保存。上步操作完成后,按“保存”键选择“LOSET”,再按“设置”键进入峰值最小保存值设置,进入峰值最小保存值界面后,分别按“保存”、“置零”键,进行数字调整,选择所需数值,再按“设置”键保存并返回到设置界面。如下图所示:


3.2.6图片1(OFFT)自动关机时间设置:上步操作完成后,按“保存”键选择“OFFT”,再按“设置”键进入自动关机时间设置。在此设置界面下,用“保存”、“置零”键,进行数字调整,选择所需数值,按“设置”键保存,可设定0分钟到9999分钟自动关机,也可设定“0000”不自动关机。如选不自动关机,选定“0000”后按“设置”键完成设定,即返回到设置界面。仪器自动关机时间默认设置为30分钟。

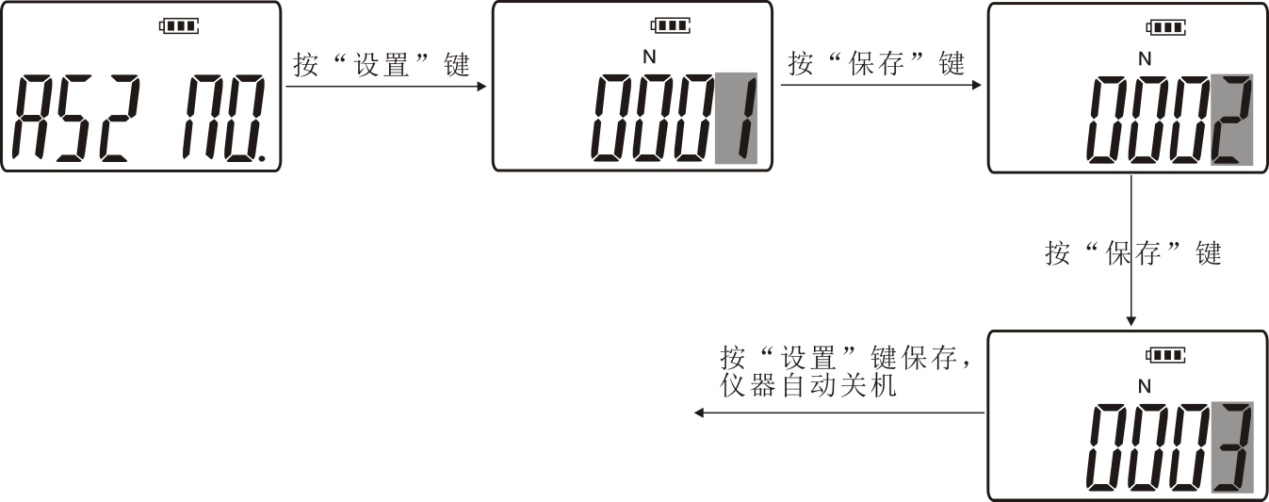

3.2.7图片2(ASZ NO)索号档位选择:上步操作完成后按“保存”键选择“ASZ NO”,再按“设置”键进入“索号档位选择”,按“保存”键选择所需的索号档位,按“设置”键保存,仪器自动关机,如下图所示。如需使用重新开机即可。


3.2.8 图片1(G.SET)重力加速度设置:用户可根据本地区的位置设定重力加速度值,默认值为9.800。按“保存”键选择“G.SET”,按“设置”键进入重力加速度设置,用“保存”、“置零”键,进行数字调整,选择所需数值,按“设置”键保存并返回到设置界面。如下图所示:


3.2.9图片1(BACSET)背光功能设置:按“保存”键选择“BACSET”,按“设置”键进入背光功能设置,在此设置项目下,若选择“图片2(YES)”表示开启背光功能,选择“图片3(NO)”表示关闭背光,选定后按“设置”键保存并返回到设置界面。如下图所示:


3.2.10图片1(RESET))恢复出厂设置:按“保存键”选择“RESET”,此时按“设置”键即可恢复出厂设置,机器自动关机。如下图所示,若使用机器重新开机即可。


四、测试

4.1打开开关

4.2 根据被测绳索的直径,选择索号档位。(参照上面规格表)

4.3逆时针旋动调整螺钉到底,将被测绳索至于挂钩相应位置;进入“峰值”设置选择测量模式;顺时针旋动调整螺钉,直到调整螺钉不能拧紧为止。此时显示的力值即为被测绳索的实际张紧力值。如下图所示:


4.4 测试完成后,逆时针旋动调整螺钉到底,将仪器从被测绳索上卸下。

五、保养和保修

5.1 日常维护、保养

5.1.1请使用配套的充电器充电,否则会引起电路故障,甚至引发火灾。

5.1.2不要使用充电器额定电压以外的电源,否则可能会引起电击或火灾。

5.1.3不要用湿手拔出或插入插头,否则可能会导致触电。

5.1.4不要拉拽充电器的电源线来拔出插头,以免电线被扯断而遭电击。

5.1.5请用柔软的布来清洁本机。将布浸入泡有清洁剂的水中,拧干后再清除灰尘和污垢。

注意:不要使用易挥发的化学物质来清洁本机(如挥发剂、稀释剂、酒精等)

5.2 运行时的维护

5.2.1不要超出最大量程来使用本仪器。否则可能导致传感器损坏,甚至发生事故。

5.2.2当测试值超过量程时,蜂鸣器会连续鸣叫,此时请快速解除所加之载荷或降低负荷。

5.3 长期停用时的维护和保养

5.3.1若长期不使用本仪器,请在规定的温湿度范围内使用及储存,否则可能造成仪器故障。

六、随机附件

1

张力计

1台

2

充电器

1个

3

合格证

1张

4

说明书

1份

5

检查证明书

1份

6

干燥剂

1包
