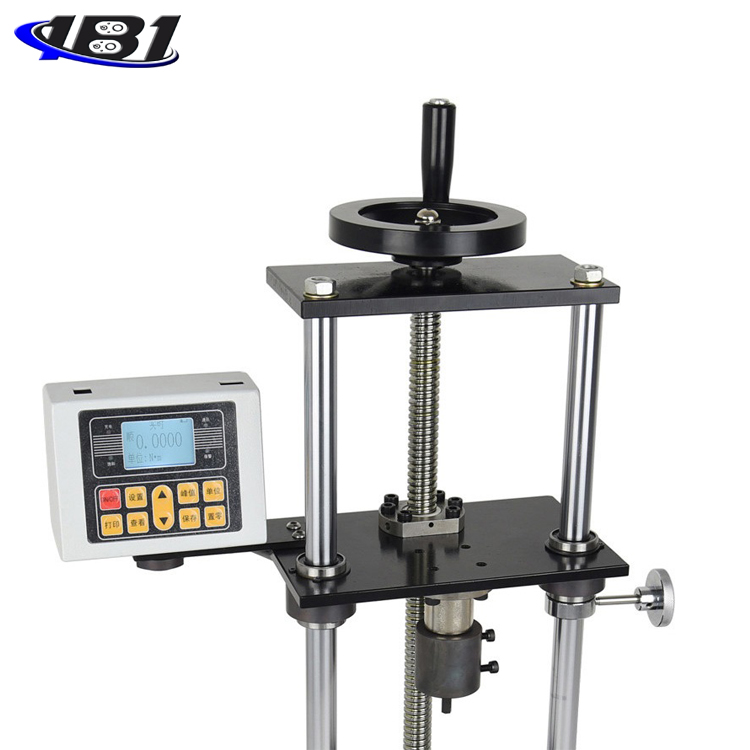

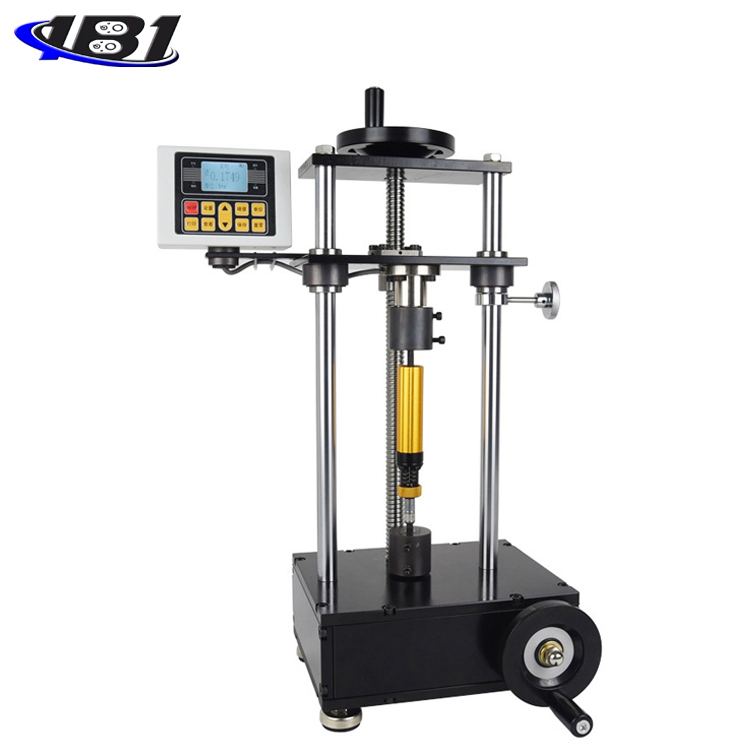

EQJ扭矩起子检定仪

扭矩起子检定仪说明书

一、用途

 扭矩起子检定仪是为测试和检测各种扭矩起子而设计制造的一种智能化多功能计量仪器。主要用于检测和校正各种扭矩起子，各种产品涉及拧紧力的测试，零件扭转破坏性试验等。具有操作简单，精度高、功能全等特点，广泛应用于各种电气、轻工、机械制造、科研机构等行业。

二、功能特点

1、高精度、高分辨率、采样速度快、全屏显示。

2、采用高精度扭矩传感器，具有扭矩方向显示。

3、上下限值的设定。

4、三种单位互相转换，可供选择（N·m、kgf·cm、Ibf·in）。

5、实时、峰值、自动峰值三种模式可随意切换。

6、采用USB接口与PC通讯，可能接电脑进行同步测试，电脑上同步显示测试力曲线图及测试过程中详细的测试力的记录，并可保存， 做各种分析。

7、峰值保持功能、自动峰值功能、自动峰值数值显示时间自由设定功能。

8、存储量大、可保存999组测试数据。

9、无操作自动关机功能，时间可自由设定。

三、规格参数

型号		EQJ-2	EQJ-5	EQJ-10	EQJ-20
测量范围/分度值	N.m	2.0000/0.0001	5.0000/0.0001	10.000/0.001	20.000/0.001
	Kgf.cm	20.421/0.001	51.052/0.001	102.10/0.01	204.21/0.01
	Ibf.in	17.724/0.001	44.311/0.001	88.62/0.01	177.24/0.01
精度		±1％
电源		7.2V  1.2V×6   镍氢电池组
充电时间		10~12小时
电池连续使用时间		约10小时
电池寿命		≧300次
尺寸		260mm×300mm×620mm
净重量		32KG
充电器		输入：AC 220V 50HZ    输出：DC  12V  500mA

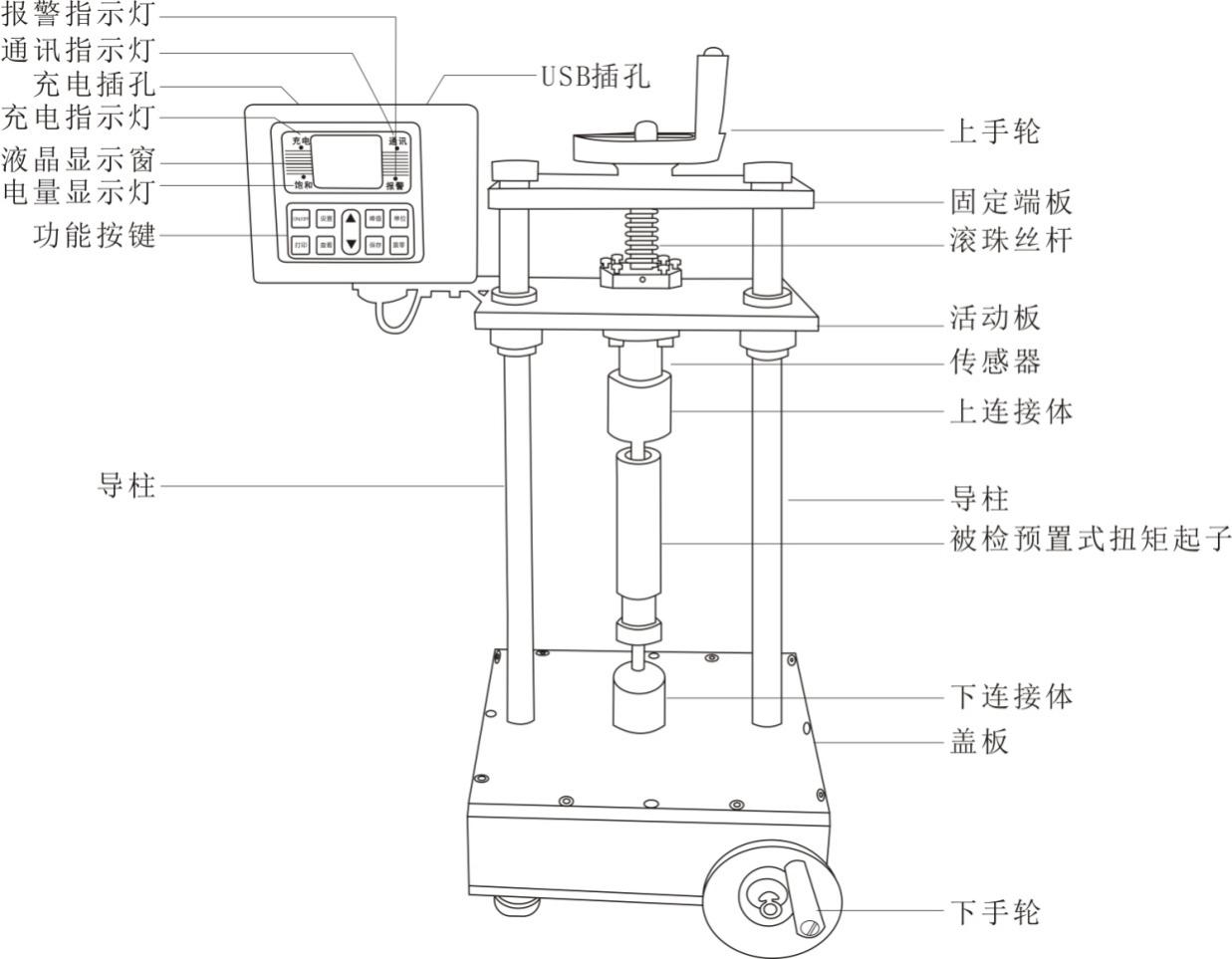

四、各部件的名称与功能

1、液晶显示窗

a、 开机显示

开机显示厂家信息欢迎您的使用以及显示产品型号

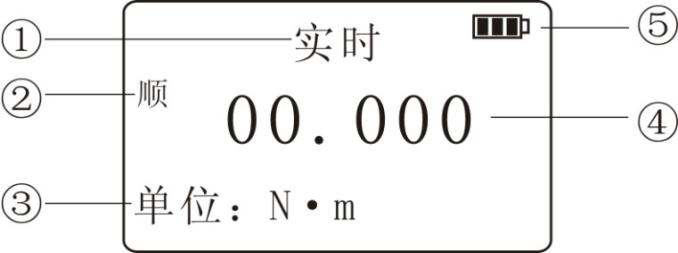

b、 用户主界面显示

① 测量模式：分为实时、峰值、自动峰值三种模式，用户可根据需要自由选择。

② 测量扭转方向：“顺”是指顺时针方向，“逆”是指逆时针方向。

③ 测量单位：N·m、Kgf·cm、Ib·in三种单位根据需要自由选择。

① 测量力值。

② 电池电量显示：当电池电量低时，显示“     ”，则需要充电。

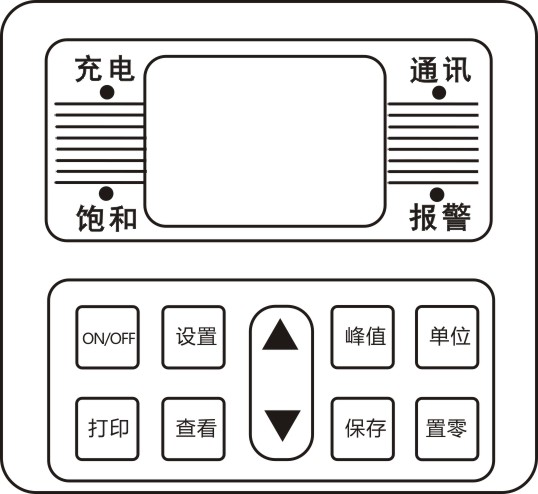

1、 指示灯

① 充电：当使用配套电源适配器充电时，充电指示灯亮起呈红色。

② 饱和：当使用配套电源适配器充电充满后，此灯亮起呈绿色。

③ 通讯：当与电脑连接时，通讯灯亮起呈绿色。

④ 报警：上下限报警，当测量力值高于上限值，报警灯亮起呈红色及蜂鸣器报警；当测量力值低于下限值，报警灯亮起呈绿色及蜂鸣器报警。

2、 功能按键

“ON/OFF”键：电源开关，开机和关机。

“打印”键：用于配有带打印机的仪器上，按下此键，打印出仪器内部保存的测量数据（无打印功能的除外，本仪器无打印功能）。

“设置”键：用户在测量模式时可以通过此键进入设置菜单。

“查看”键：在测量模式时通过此键可以查看存储的测量数据，再按1此则返回测量模式。

“”键：在用户设置界面，按此键可上下修改设置项，在参数设置时，按此键可以在当前位进行数据修改；在查看界面，按此键可以查看上一个数据。

“”键：在用户设置界面，按此键可向下修改设置项，在参数设置时，按此键可以在当前位进行数据修改；在查看界面，按此键可以查看下一个数据。

“峰值”键：用来切换实时、峰值、自动峰值三种测量模式。

“保存”键：用来保存测量的数据。

“单位”键：用来切换N·m、Kgf·cm、Ib·in三种单位。

“置零”键：

① 在实时测量时，按此键可以修正零点。

② 在峰值和自动峰值时，按此键可以清楚峰值，恢复到零点；

③ 在查看界面时，按此键，可以清除当前存储测量值，长按此键可以清除全部存储测量值。

④ 在用户设置界面，按此键不保存数据退回上一级界面。

3、 充电插孔：用于与外界电源连接充电。

4、 USB插孔：USB接口输出，用于连接电脑。

五、工作环境

1、操作温度：-10℃~40℃。

2、操作湿度： ≤90％RH。

3、周围无震动源和无腐蚀性环境。

六、测试前的操作步骤

1、在使用扭力起子检定仪之前，先检查仪器电量是否充足，若电量不足，请先充电（充电时也可使用本仪器）。

2、正常情况下，打开电源开关，显示的数值为零，如果不为零按“清零”键，将数值清零。

3、测试前，需先设置好上下限值、最小存储值、最小峰值保持值、自动峰值时间、自动关机时间、重力加速度等，具体操作步骤如下：

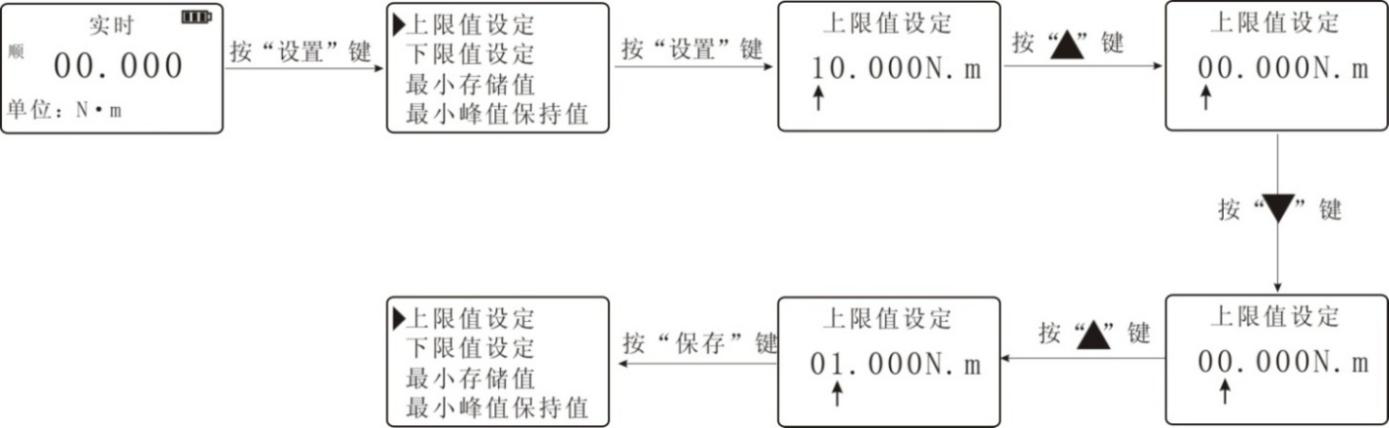

a、上限值设定：用户设定上限值，根据需要自由设定，达到上限值则自动声光报警，上限值不高于满量程。在测量界面按“设置”键进入设置界面，选定“上限值设定”，按“设置”键进入“上限值设定”界面，按“”键改变数值大小，按“”键改变数值位数，设定所需要的数值，按“保存”键，回到设置界面，下限值设定同上。（上下限制设定数值最大为10，最小为0）

b、下限值设定：用户设定下限值，根据需要自由设定，达到下限值则自动灯光报警，下限值不得高于设定的上限值。具体设置如上限值设定。

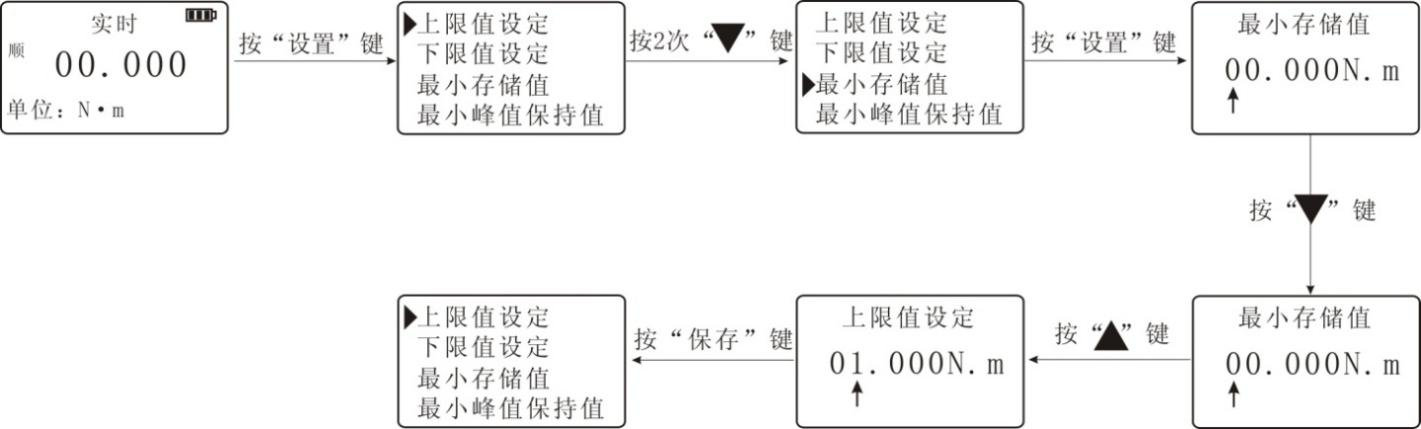

c、最小存储值设定：用户根据存储需要设定最小存储值，小于该值的数据不被峰值保存。选定“最小存储值”，按“设置”键进入，同样用“”键和“”键设置所需要的数值，按“保存”键回到设置界面（最小存储值设定数值最大为10，最小为0）。

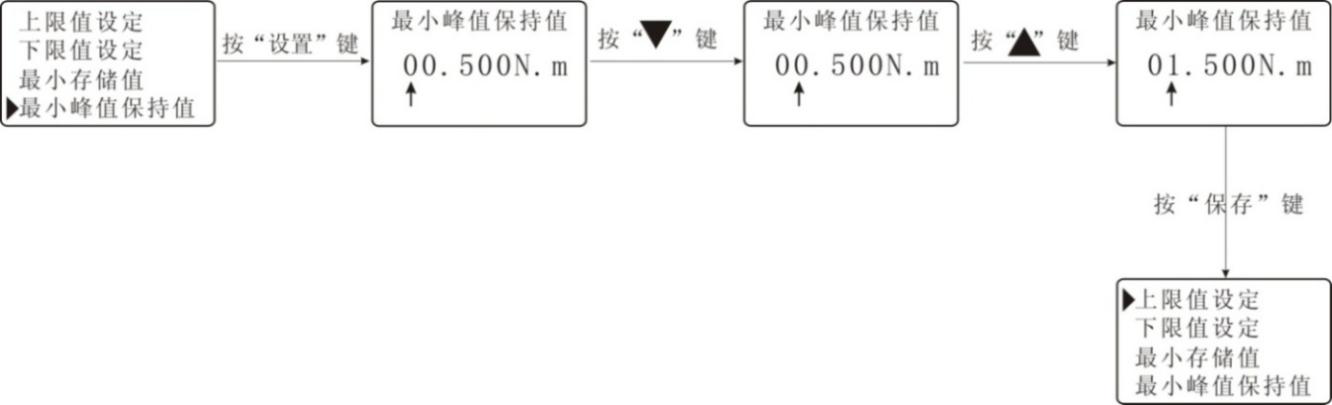

d、最小峰值保持值设定：用户根据峰值，自动峰值测量需要自由设定，小于该值的数据不被峰值保存。进入“最小峰值保持值”界面，同样用“”键和“”键设置所需要的数值，按“保存”键回到设置界面。

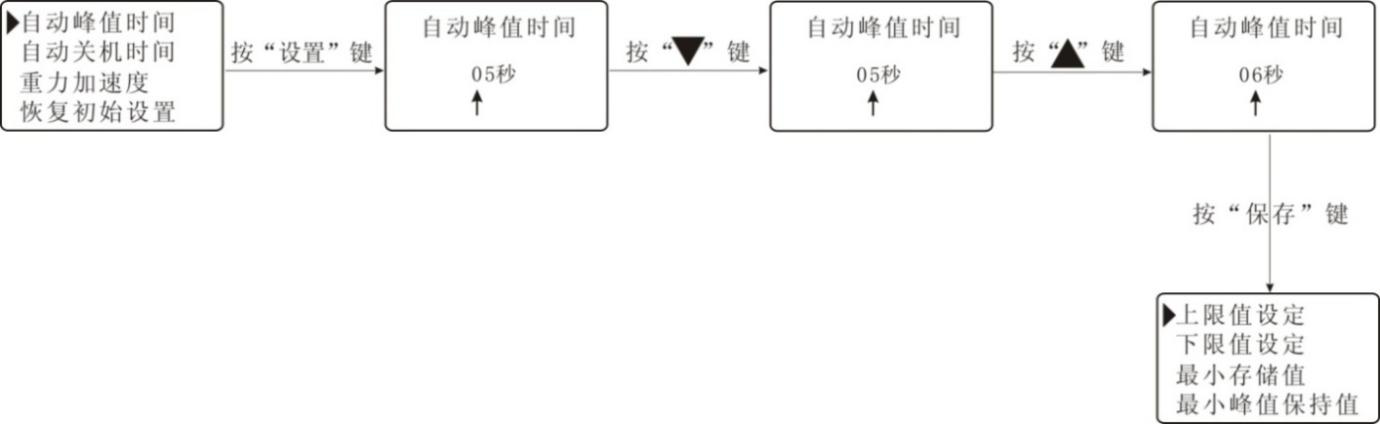

e、自动峰值时间设定：用户根据自动峰值测量状态下峰值需要保持的时间从1~99秒自由设定。进入“自动峰值时间”界面，同样用“”键和“”键设置所需要的数值，按“保存”键回到设置界面。

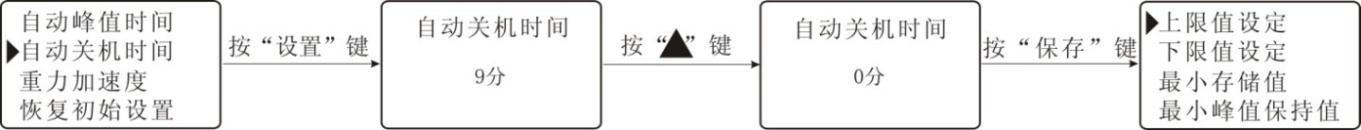

f、自动关机时间设定：无操作状态下，自动关机时间从0分钟~9分钟可自由设定（当设置为0时则表示为解除自动关机）。进入“自动关机时间”界面，用“”键设置所需要的数值，按“保存”键回到设置界面。

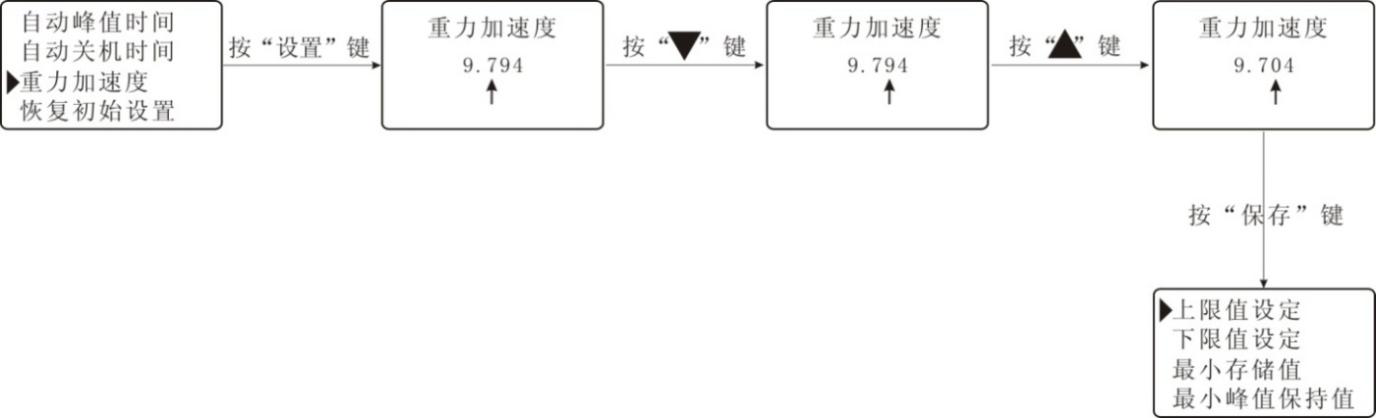

g、重力加速度设定：用户可根据本地区的位置设定重力加速度值，本机默认重力加速度值为9.794）。进入“重力加速度”界面，用“”键和“”键设置所需要的数值，按“保存”键回到设置界面。

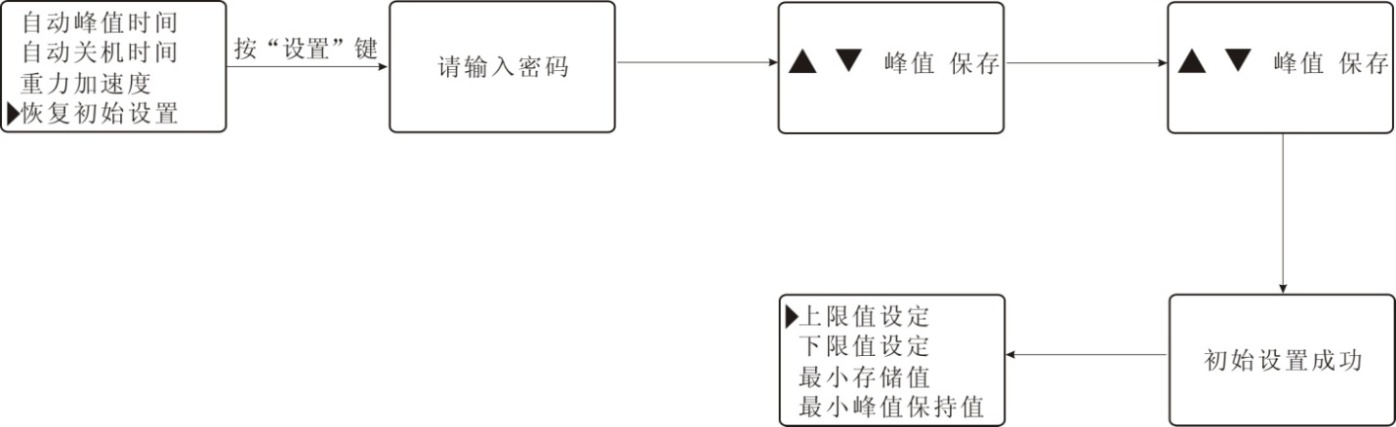

h、恢复初始设置设定：用户操作不当或多次更改数据出现混乱，可以通过此项设置来把1~7的数据恢复到出厂状态。进入“初始设置”界面，输入密码后即完成设定。

七、测试步骤

1、将被检预置式扭矩起子的扭矩值调到预设值。

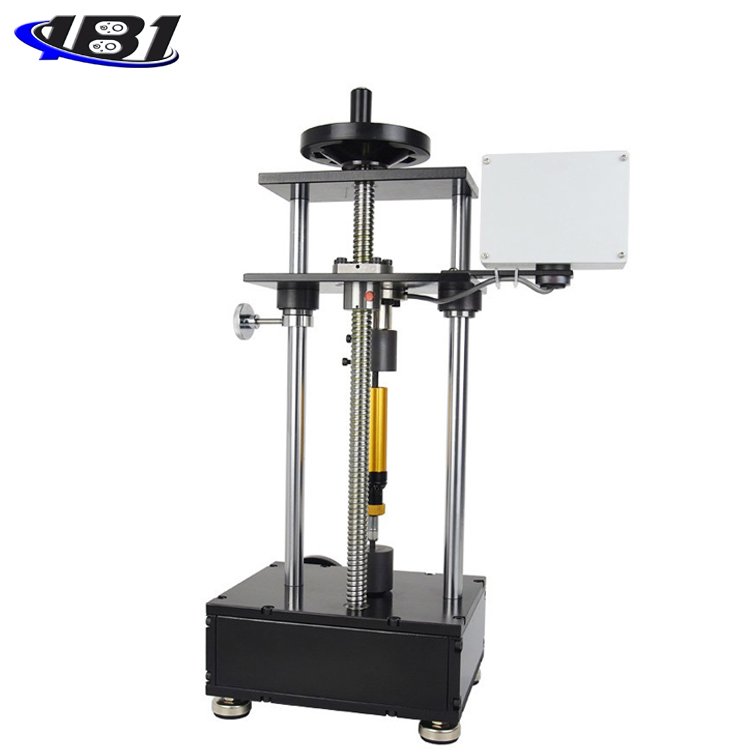

2、摇动上手轮调整到合适的高度，将起子的顶端放入上连接体中

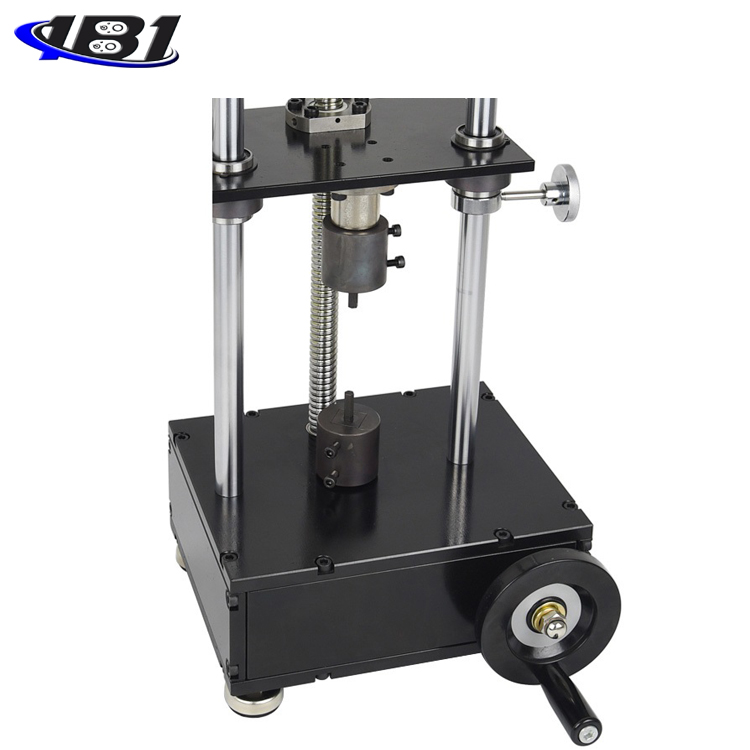

3  摇动下手轮调整下连接体到合适的角度，把起子的底端放进去，将其固定住。

4、开机，根据需要选择单位和测量模式。（一般情况下选择峰值测量模式）

5、将下手轮顺时针方向转，施加力值，仪器屏幕上显示的数值就是被测的扭矩值。

八、USB输出

本仪器通过USB和上位机进行通讯。通讯协议采用MODBUS-RTU协议。仪器与软件的具体连接方法如下：

1、用USB数据线将本仪器与电脑。

2、打开仪器电源，使仪器处于测量界面。

3、将随机附带的光盘放入电脑光驱，打开串口软件径：光驱\aliyiqi\AutoTest.exe。

4、点击软软件窗口下方的“系统”按钮，弹出“系统设置”对话框，在通信口中选择与电脑相应串口，具体操作步骤如下所示：

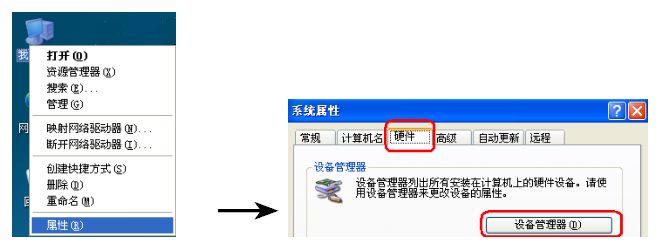

①、右击“我的电脑”选择“属性”，在弹出“系统属性”对话框中选择“硬件”选项栏，再点击“设备管理器”按钮（如下图所示）：

②、在弹出“设备管理器”的对话框中查看端口项类的子项串口号（如下图所示）：

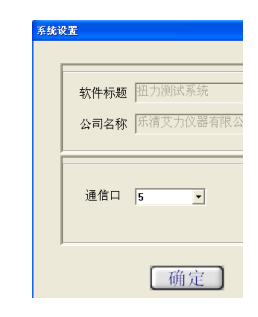

③、返回软件弹出的“系统设置”对话框，在通信口中选择对应串口号（比喻为“5”），再按确定，如下图所示：

④、关闭软件，重新双击AutoTest.exe后，方可检查是否已将串口连上，其检查方法有多种：在仪器的传感器上施加点力，查看软件窗口上方的扭力值是否对应跳动，若跳动则表示已经连接上，否则反之。

① 点击软件窗口下方的“设置”按钮，弹出“参数设置”对话框，根据测试需要填写相应的数据。具体参数大小如6-3-b步说明填写。填写完毕后，按“确定”按钮即可。设置成功后，在软件窗口下方显示数据会随之改变。

② 先确定串口已连接上，按“开始”按钮进行同步测试。

⑦、测试完成按“停止”按钮点击“保存”或“停止”即可。保存则将测试曲线保存入软件内，停止则反之。

⑧软件界面介绍：

a、上方有扭力值显示区、时间显示区和测试次数号。

b、左则有上限线、下限线、指示线、规格显示、显示曲线、清除曲线和导出曲线。

上限线：在上限线前方的方块勾上时，曲线显示窗有上限扭力值的水平线显示。

下限线：在下限线前方的方块勾上时，曲线显示窗有下限扭力值的水平线显示。

指示线：即鼠标在曲线显示窗内呈十字形，而十字鼠标位置每移一处对应的扭力

值显示区与时间显示区都会随之而变。

显示曲线：点此按钮跳出“选择曲线”对话框，选择所需显示的测试项目，再选

所需显示的测试次数。

清除曲线：点此按钮，只是擦除当前显示的曲线，而并非将此曲线从软件内删除掉。

导出曲线：点此按钮跳出“导出曲线”对话框，选择所需曲线图片的格式，选择

曲线图片所存路径后，再按确定。

c、下方有设置、开始、停止、报表、系统、帮助、删除和退出按钮。

设置、开始、停止和系统按钮在前方已有介绍过。

报表：点此按钮跳出“曲线数据选择预览”对话框，先选择采样点频率的大小后

再选择所需显示的测试项目和所需显示的测试次数，最后点“Execl”按钮即可。

九、注意事项、保养及维修

1、请勿超负荷测试扭矩，一定要在仪器的测试范围内测试扭矩，否则会损坏仪器，更有可能会造成危险。

2、请勿敲击液晶显示屏将物体放在液晶显示屏上。

3、请勿用指甲、利器或尖的物体按功能键。

4、请勿在水、油或其他液体溅到的地方使用仪器，要将仪器存放于阴凉、干燥和没有振动之处。

5、请勿打开背后的小盖子、更不能调校里面的微调电阻。

6、请勿松动仪器的固定螺丝。

7、请使用配套的电源适配器充电，否则会引起电路故障，甚至引起火灾。

8、将AC电源适配器完全插入插座后再使用，插头松动可能会引起短路而导致电击或火灾。

9、不要使用电源适配器额定电压以外的其它电源，否则可能会引起电击或火灾。

10、请不要湿手拔出或插入插头，否则可导致触电。

11、请用柔软的布来清洁本机，将干布浸入泡有清洁剂的水中，拧干后再清除灰尘和污垢。不要使用易散发的化学物质，例如挥发油、稀释剂、酒精等。

12、使用和搬运过程中要轻拿轻放。

13、不要自行拆卸、修理或改造本机。些行为可能会引起仪器永久性故障。

14、发生故障请与原购买处或本公司联系。

15、本产品自销售之日起一个月内，在正常使用及外观无破损情况下出现产品质量问题，客户凭销售发票原件、有效保修卡及完整包装到原购买处或本公司更换相同的规格型号的产品，更换以后的产品延续原产品的保修期限和条款。

16、本产品自销售之日一年内，在正常使用情况下，出现非人为故障属保修范围（用户自行拆机或在其他维修点维修本公司不与保修），客户凭销售发票原件和有效保修卡联系原购买处，可获本公司免费保修一年。

17、本产品的保修条款仅适用于在中国市场上销售的扭矩起子检定仪，对超过包换期及保修期限的产品，客户可向原购买处查询维修事宜或与本公司联系，由本公司提供有偿维修。

十、包装清单

编号	名称	数量
1	扭矩起子检定仪	1台
2	底脚	4件
3	电源适配器	1个
4	USB数据线	1条
5	配套软件光盘	1张
6	使用说明书	1份
7	产品检查证明书	1份
8	产品合格证保修卡	1张
