EDW-1000温湿度记录仪

1．快速使用

1、使用前请确认已正确安装好电池，短按“”开机。

2、初次使用请校准时间，如有需要请开启记录、设置记录间隔、开启温湿度上下限报警、设置报警值，带外置探头的请插上与此记录仪配套的温湿度探头。

2. 产品概述

EDW-1000温湿度记录仪是我司研发的低功耗、大屏宽视角LCD显示、高精度、大容量记录为一体的记录仪器；使用进口传感器探头，保证了产品的优异测量性能。采用可拆卸可充电18650大容量锂电池，充一次电可以使用一年。实时记录温湿度数据，记录间隔可通过软件从5秒到24小时任意设置，最多可存储100万组数据。USB通讯接口方便与电脑连接查看和导出历史记录数据，自动生成Excel、曲线、PDF文件。强大丰富的功能，本机支持在线查看报警记录、历史记录、当天最大值、最小值、平均值，记录状态显示、电池电量显示、充电指示、温湿度上下限报警声光指示等。

3.应用范围

本记录仪广泛应用于机房、车间、仓储、药库、实验室、图书馆、博物馆、办公室、物流冷链等场所的各个环节，用于监测记录食品、医药品、化学用品等产品在存储和运输过程中的温湿度数据。

4.功能特点

★USB通讯接口方便与电脑连接。

★支持本机查看报警记录与历史记录。

★支持开记录、关记录功能。

★大容量存储、最大可存储100万组数据。

★进口探头测量精度高、范围宽、一致性好。

★宽视角大屏LCD设计，美观大方。

★密码保护功能、防止非工作人员误操作。

★摄氏度华氏度可切换，全球通用。

★可显示开机运行后的最大值、最小值、平均值。

★自带时钟功能，年月日时分可显示。

★带充电指示及电量指示功能。

★性能可靠，掉电不丢失数据。

★超低功耗，充一次电可用一年。

★记录间隔可设置，5秒至24小时可任意设置。

★内置超限声光报警功能，直观简单明了。

★工业结构设计，可壁挂、吸顶、柜子、桌面等多种安装方式。

5.主要技术参数

6.常用快捷键

1、开机键： 短按键“”开机；

2、关机键：同时按下“”+“”键即可关机。

3、开启记录或关闭记录：长按“”键，“”符号点亮则开始记录，“”符号消失关闭记录。

●注意：记录仪停止记录之后，按键不可以再次启动记录仪开始继续记录数据，只能清除记录仪历史数据后才可以通过按键再次启动记录。

4、摄氏度、华氏度单位切换：长按“”键，界面“”显示符号为摄氏度，界面“”符号显示则为华氏度。

5、开启或关闭越限报警功能：长按“”键，界面“”符号点亮则为开启报警，界面“”符号消失则为关闭报警。

7.记录仪显示界面说明：

主界面、温湿度最大值、温湿度最小值、温湿度平均值、温湿度上限值、温湿度下限值。可在主界面按上下键翻页查看。

主界面（右上角为日期、时间） 主界面（右上角为记录数量、报警数量） 开机运行后温湿度的最大值    开机运行后温湿度的最小值

开机运行后温湿度的平均值           温湿度报警上限报警           温湿度报警下限报警

注：按键 “”、 “”每短按一次，记录仪显示界面就会在上述显示界面按顺序切换。

8.功能项目说明

1、主界面下长按“  ”键，输入密码，默认密码 1234，短按 “  ”键，可进入菜单设置界面，输入密码时，短按“”键以最右边个位数开始从0～9循环递增（个、十、百位数字更改方法一致），短按“”键以最右边个位数开始向十位数、百位数、千位数循环移位（千位数默认值为1，且不能更改）。

2、在设置操作时，数据修改完成后短按“  ”键，键入数据将自动保存并进入下一设置界面；在修改完成后，短按“  ”键  返回主显示界面或等待5秒记录仪自动返回至主界面。

●注意：在修改数据过程中短按“  ”键  ，则键入数据将不会保存，并直接退出返回主显示界面。

9.安装说明

1、电池安装：取下背部电池盖板，在电池槽内正确安装，注意电池的正负极性。

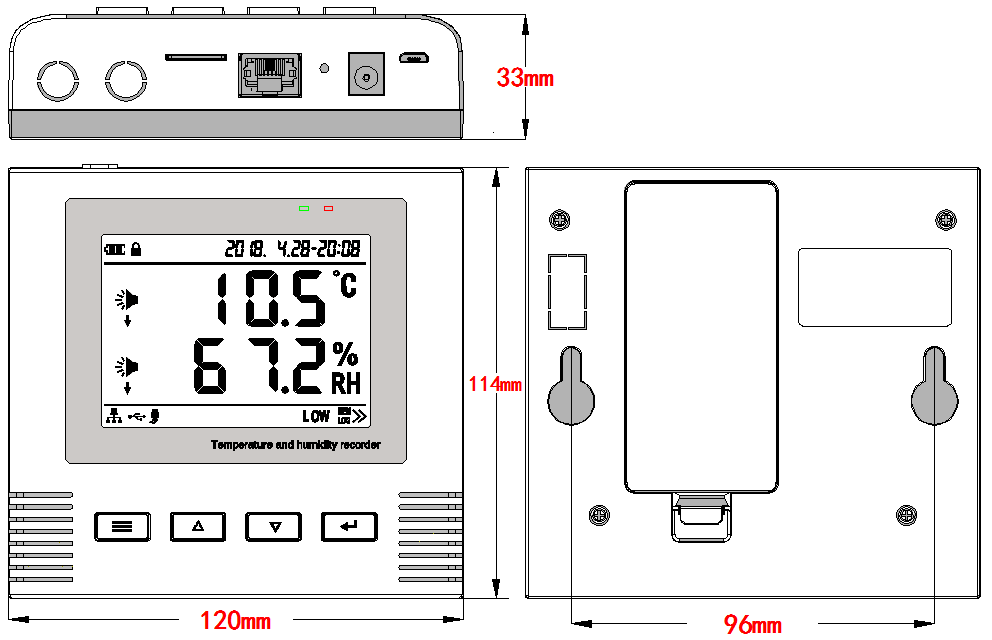

2、安装尺寸见右图。

10.品质保证

质保期为壹年，在质保期内，基于正常使用和非人为损坏，对产品提供免费维修服务

11.注意事项

1、本记录仪带报警输出功能，在报警时请及时按键取消，或者使用DC电源供电，否则会耗电严重，影响电池使用时间。

2、禁止长时间让记录仪工作在蒸汽、水雾、水帘或凝露环境中。

3、处于高粉尘或其他污染环境中，必须对记录仪定期进行清理。

4、在连接USB读取记录仪数据时，会产生一定热量，内置探头的记录仪温度会稍微升高，对精准记录会产生一定影响，但在10分钟内温度趋于正常。

5、如需为记录仪内置电池充电或长时间外部电源为记录仪供电时，请使用DC电源接口，禁止长时间使用USB接口供电（记录仪连接电脑使用数据管理软件时除外）。

6、本说明书中采用的插图，是为了说明产品的操作方法，当实物与说明书插图存在少量差异时，请以实物为准。
