TR200表面粗糙度测量仪使用说明书

1 TR200概述

1.1 TR200简介

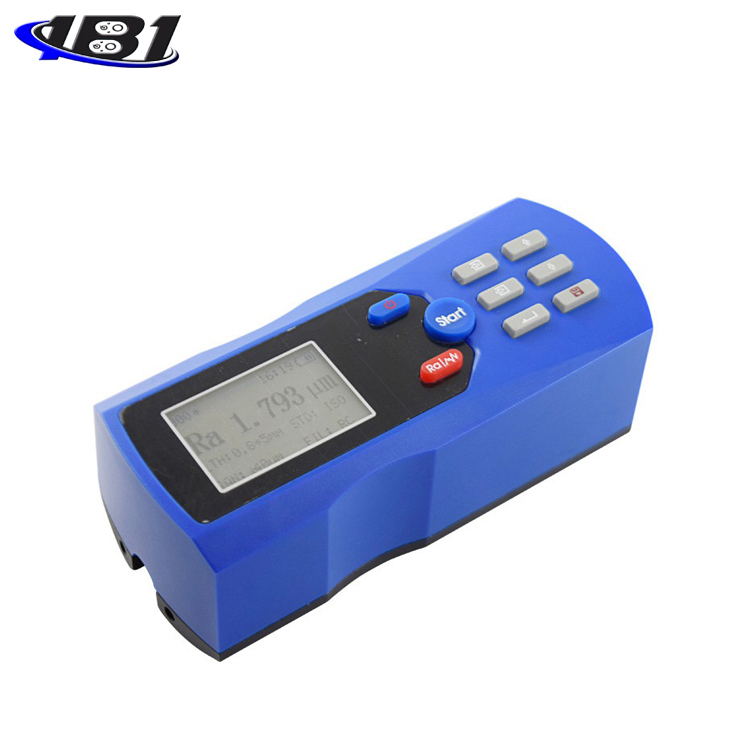

TR200表面粗糙度测量仪是适合于生产现场环境和移动测量需要的一种小型手持式仪器，它操作简便，功能全面，测量快捷，精度稳定，携带方便，能测量最新国际标准的主要参数，本仪器全面严格执行了国际标准。

1.2 测量原理

本仪器在测量工件表面粗糙度时，先将传感器搭放在工件被测表面上，然后启动仪器进行测量，由仪器内部的精密驱动机构带动传感器沿被测表面做等速直线滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度会引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏检波器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯片对采集的数据进行数字滤波和参数计算，测量结果在液晶显示器上给出，也可在打印机上输出，还可以与PC机进行通讯。

1.3 仪器主要特点

15个测量参数：Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、Ry(JIS) 、RSk、R3z、Rmax、RPc、Rmr；

采用高精度电感传感器；

具有RC、PC-RC、GAUSS、D-P四种滤波方式；

兼容ISO、DIN、ANSI、JIS四种标准；

带背光128×64 点阵液晶，可显示全部参数、轮廓图形和中英文菜单；

采用DSP芯片进行控制和数据处理；

内置锂离子充电电池及充电保护电路；

机电一体化设计，体积更小；

连接打印机，可打印全部参数及轮廓图形；

内置标准RS232接口，可转换成USB与PC机通讯；

具有自动关机及各种操作提示信息；

可选配微型打印机，打印全部测量结果；

可选配PC机粗糙度测量分析软件，具有分析模块和数据库管理模块；

可选配曲面传感器、深槽传感器、小孔传感器、极小孔传感器、测量平台、加长杆、侧向转接杆等附件。

1.4 仪器各部分名称

1.1 按键定义

   ： 启动测量键。用于启动仪器测量。

 ：电源开关键。日常使用的开关键，它不关闭电池，保留存储信息。若长期不使用仪器，请关闭仪器侧后方的电池开关。

 ：上箭头/参数键。在主界面下，按下该键进入参数显示界面，按回车键退出。

 ：下箭头/存储键。在主界面下，按下该键进入存储记录界面。

：左箭头/图形键。在主界面下，按下该键进入图形显示界面。

 ：右箭头/打印键。在主界面下，按下该键开始启动打印机打印全部测量结果。

  ：设置/菜单键。在主界面下，按下该键使主界面进入测量条件设置状态。 长按该键约3秒钟进入主菜单界面。

  ：回车确认键。在所有界面中，用于确认设置修改结果或退出该界面。

箭头按键使用的特别说明：

对上下左右四个箭头功能的总体定义原则是：在需要设置修改的所有界面中统一规定，上下箭头用于切换选择项目，左右箭头用于调整设定的具体数字和数值，即在进入菜单、测量条件修改及图形显示界面后才起作用，在主界面下不起作用。在主界面下，这些箭头按键仅执行上面的字符所表示的功能。

1.1 标准配置

注：上述清单仅供参考，具体实物及数量以装箱单为准。

1.7 传感器与主机的连接

1.8 开关机

1.8.1 软开关

软开关位于面板左下角（如图），如经常使用仪器，建议使用它。软开关处于关闭状态时，电池仍然给电路供电，存储器里的内容和时间设定等信息均被保存，下次开机时，一些系统信息不必重新设置。

1.8.2 硬开关

硬开关位于仪器后挡板（如图），如果较长时间不是用仪器，应将硬开关关闭，可以更好地保护仪器和电池。硬开关关闭时，电池不再给电路供电，存储器中的内容将被复位，下次开机时须重新设定。

1.9 电池充电

当仪器提示电压偏低或不能开机，应该给仪器充电。充电时，如图所示，将充电器的插头插入仪器的充电插座中,然后将充电器接到220V/50Hz的市电上，即开始充电。红灯亮时，表示正在充电，绿灯亮时，表示电已充满，可以断电。整个充电时间大约为3小时左右，注意不要使充电时间过长。充电器的输入电压为220伏交流，输出8.4伏直流，最大充电电流约500毫安。本仪器采用的是锂离子电池，无记忆效应，可以随时充电，充电时仪器可照常工作。

2 系统设置

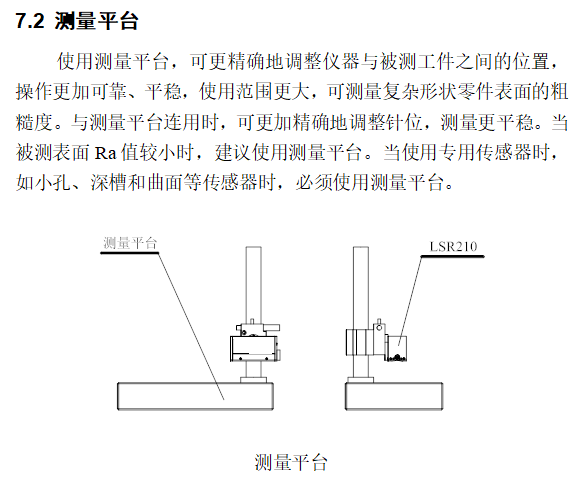

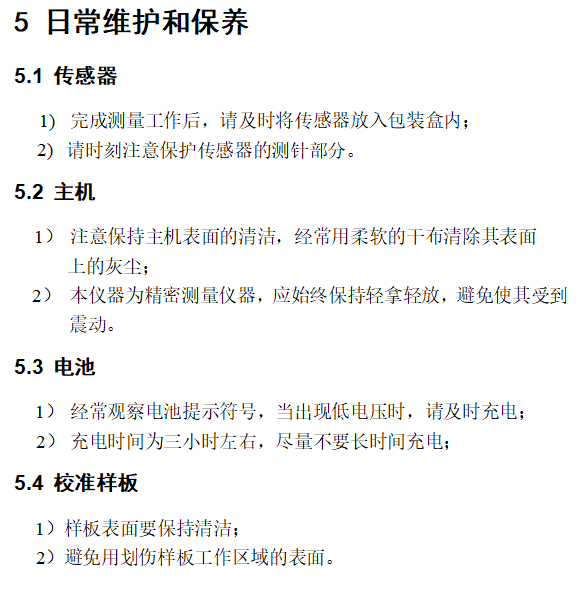

8 主要技术参数
