ELEH纽扣拉力测试仪

纽扣拉力测试仪

1、 简介：

纽扣拉力测试仪可配置各种推拉力计和专用夹具，专用于测量纽扣的扣合力或脱离衣物破坏力。检测纽扣、按钮等固定强度是很重要的一项标准，尤其是在婴儿和儿童服装设计及制造中最为重要。

2、 目的：

纽扣扣测试仪的测试目的是界定成衣制造商的责任以保证纽扣、按钮及固定件能适当地固定在成衣上，防止纽扣等脱离成衣，造成婴儿有机会吞服的危险。故此，所有成衣上的纽扣、按钮及固定装饰件（可整个放入小型物件测量器）均需通过纽扣测试仪的检测。

3、 意义及作用：

1、 此仪器的测试方法用作量度对纽扣及衣物进行垂直拉力测试的力度，而纽扣及按钮并不拉扯至脱离衣物。

2、 此方法所要求纽扣缝纫规格应该按照纽扣制造商所定的标准。

3、 此测试方法用于建立不同穿着环境的关连性，以及对不同纽扣的各类和品牌作出比较。

4、 此标准可能包含危险物料，操作及仪器，而标准内没有列出所有可能在使用上出现的安全问题。故此标准的使用者责任建立有关的安全和建康的规则，以及在使用前决定适当的规条。

5、 所有纽扣都需要用锁链针步缝紧在布料上。

6、 按照测试要求，当最大的纽扣尺寸是大于6mm或小于/等于6mm，纽扣就改须能分别承受90N有50N的拉力。

4、 仪器介绍：

· 机台底座为铸钢材料，稳定性好，适合室内桌上测试使用。

· 齿轮传动，位移平稳精确，侧面大力臂手柄加载，加力迅速，测试方便。

· 侧面手轮调节活动本体高度，测试过程可快速装夹不同夹具，调整至合理高度。

· 底座标准配置的纽扣夹具，可实现左右、前后移动，方便准确装夹。

· 纽扣夹具为大力臂加载，压紧顶杆配软垫使纽扣夹持更平稳、牢靠。

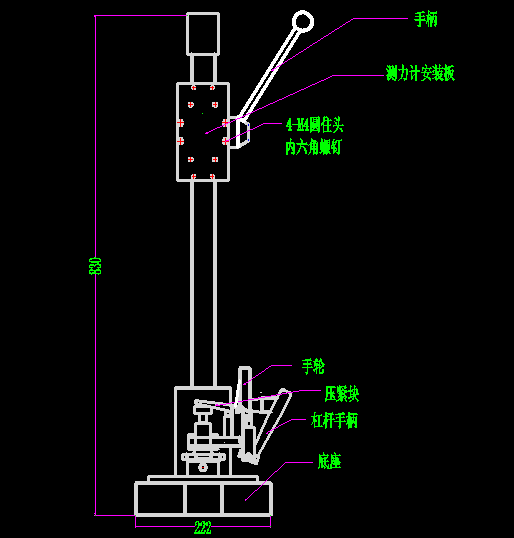

· 长×宽×高:292mm×222mm×830mm。

· 行程:48mm。

· 额定负荷:500N。

1、 仪器的推拉力计：可配置指针式推拉力计NK—300

(也可配置数显式推拉力计HF—300,价格不同)

   ⑴  指针式推拉力计

A、 型号：NK—300。

B、 最大负荷：300N（30Kg）。

C、 推拉杆行程：10mm。

D、 工作温度：20℃±10℃。

E、 运输温度：-27℃～+70℃。

F、 相对湿度：15%～80%RH。

G、 工作环境：周围无震源及腐蚀性介质。

  ⑵  数显式推拉力计

H、 型号：HF—300。

I、 最大负荷：300N(Kg、N和ib三种单位可自动转换)。

J、 分辨率：0.01N。

K、 精度：±0.5%。

L、 输出接口：RS 232   九孔插座。

M、 电源:充电电源：220V/AC；电池连续工作时间：6～8小时。

N、 稳定性:温漂：0.2uV/℃（0～60℃）；零漂：≤ 0.1%/8小时/FS。

O、 标定范围：满量程标定。

P、 环境温度：0～+60℃。

Q、 环境湿度：≤ 80%。

R、 允许过载：150%。

S、 供电方式：5 号镍氰电池组 /220V AC 充电 4～6 小时。

2、 仪器的上夹具：

A、· 型号：AJJ-013。

· 适用范围：主要应用于纽扣、玩具等拉力测试。

· 最大负荷：500N。

B、·型号：AJJ-014。

· 适用范围：主要应用于纽扣、玩具等拉力测试。

· 最大负荷：500N。

五、仪器的安装方法：

1、推拉力计的安装方法：

A、用M4扳手将测力计安装板上4个M 4×15的内六角圆柱头螺钉松开，卸下测力计安装板；

B、数显式推拉力计安装时，用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过测力计安装板上90×40 的孔旋入测力计4个M4的螺纹孔内，将测力计安装到测力计安装板上；或用十字螺丝刀将附件袋里的4枚M3弹垫二组合螺钉穿过测力计安装板上145*30的安装孔，将测力计固定并调正。

C、 指针式推拉力计安装时，用十字螺丝刀把推拉力计后盖上的4枚 M3×10的螺钉卸下，将附件袋里的4枚M3弹垫二组合螺钉穿过测力计安装板上的145*30的安装孔， 旋入测力计后盖上的4个M3螺纹 孔（卸下M3×10的螺钉的螺纹孔）；

D、 安装好推拉力计表后，用M4内六角扳手将测力计安装板重新安装到机架上面。

E、 如用其他厂家的测力计，如不是90*40和145*30的安装孔，请先联系厂家，订制测力计安装板。

3、上夹具的安装方法：

将上夹具用附件中内螺纹连接钩安装于推拉力计的测试杆上。将上夹具挂在钩上。

六、一般测试操作过程：

1、将附有纽扣固定件的布料放入底座夹具上（放在带有圆孔的压紧块下），保持纽扣面向上，压下杠杆手柄夹稳布片（并确保面料已被压住）。

2、逆时针方向旋转上夹具，使其抓口张开。

5、摇转机身的手轮，使其上夹具向下运动，并能够抓住纽扣。

6、上抬手柄，使夹具向上移动，拉动纽扣达到测试的目的。

七、日常保养与维护：

1、请勿超载使用，本仪器额定负荷为300N。

2、注意日常的保养工作，保持仪器各部件清洁。

3、在使用过程中仪器运行滞涩不灵活时，请在齿条、立管内螺杆涂少量润滑油。机台出现故障时请及时联系厂家或销售点（请勿擅自拆卸、修理）。
