一、概述
1.1 主要用途及适用范围
EL-A一体测试机是一台专用于测试拉伸或者压缩的一体式测试机台。取代传统电动(手动)测试机台+数显表测试方式,增强了测试的准确性和操作的方便性。适用于橡胶塑料、轻工纺织、建筑门窗、复合材料、电线电缆、汽车配件、动力机械、科研机构等行业的推拉负荷、插拔力、破坏试验等测试。
1.2 产品特点
1.2.1 7寸大屏液晶显示;
1.2.2 实时力值、位移显示;
1.2.3 两种测量模式:实时/峰值;
1.2.4 两种工作模式:自动/手动;
1.2.5 人机中文对话直观明了;
1.2.6 有连续增加/减小速度功能;
1.2.7 具有紧急停止功能。
二、产品型号规格
三、产品整体结构
型 号 |
EL-A-10 |
EL-A-30 |
EL-A-50 |
EL-A-100 |
EL-A-300 |
EL-A-500 |
EL-A-1000 |
最大负荷值 |
10N |
30N |
50N |
100N |
300N |
500N |
1000N |
1kg |
3kg |
5kg |
10kg |
30kg |
50kg |
100kg |
|
2.2Lb |
6.5Lb |
11Lb |
22Lb |
65Lb |
110Lb |
220Lb |
|
负荷分度值 |
0.001N |
0.01N |
0.01N |
||||
0.0001kg |
0.001kg |
0.01kg |
|||||
0.0001Lb |
0.001Lb |
0.01Lb |
|||||
有效行程 |
500mm |
||||||
测试速度 |
1-300mm/min |
||||||
工作电压 |
AC:110V或AC:220V |
||||||
外形尺寸 |
290mm*500mm*900mm |
||||||
净重 |
36.6kg |

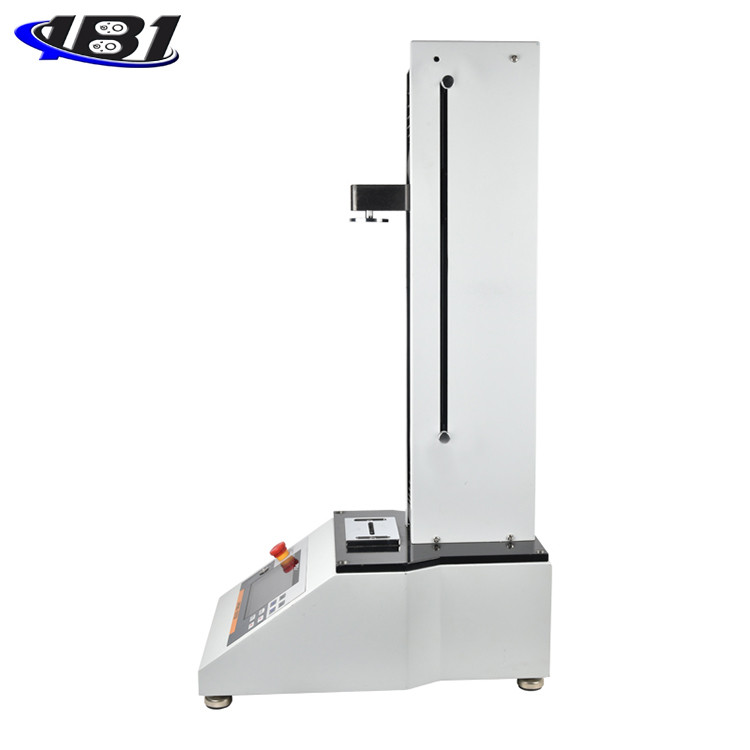

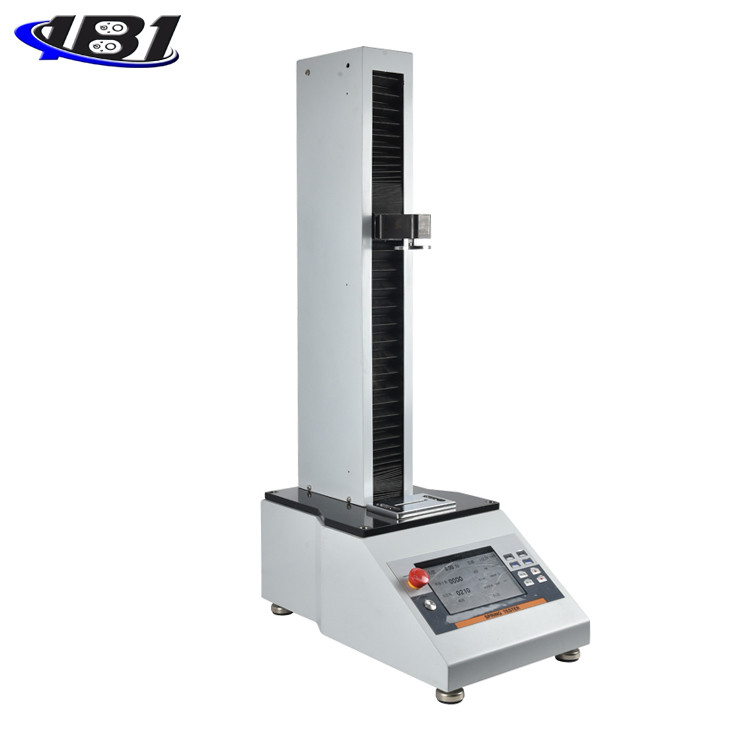

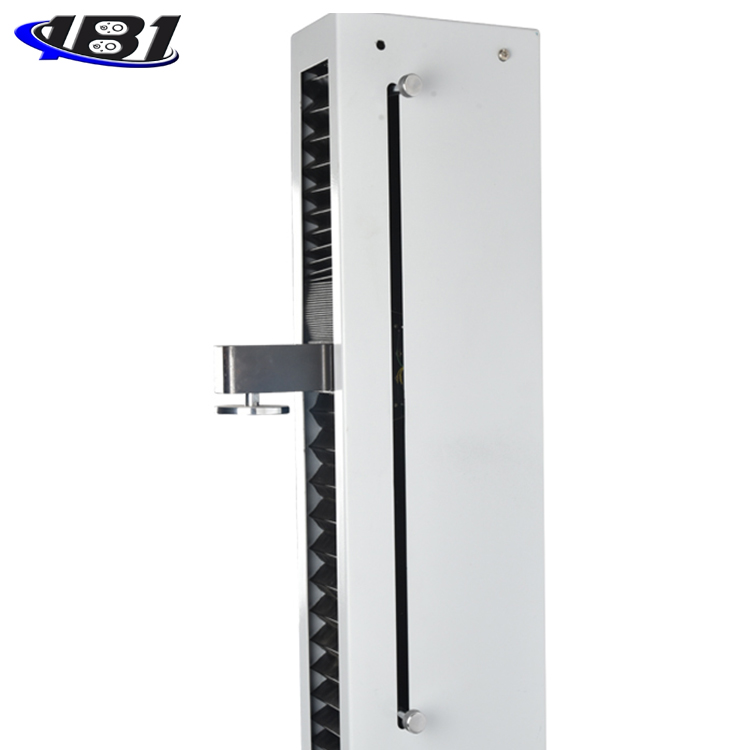

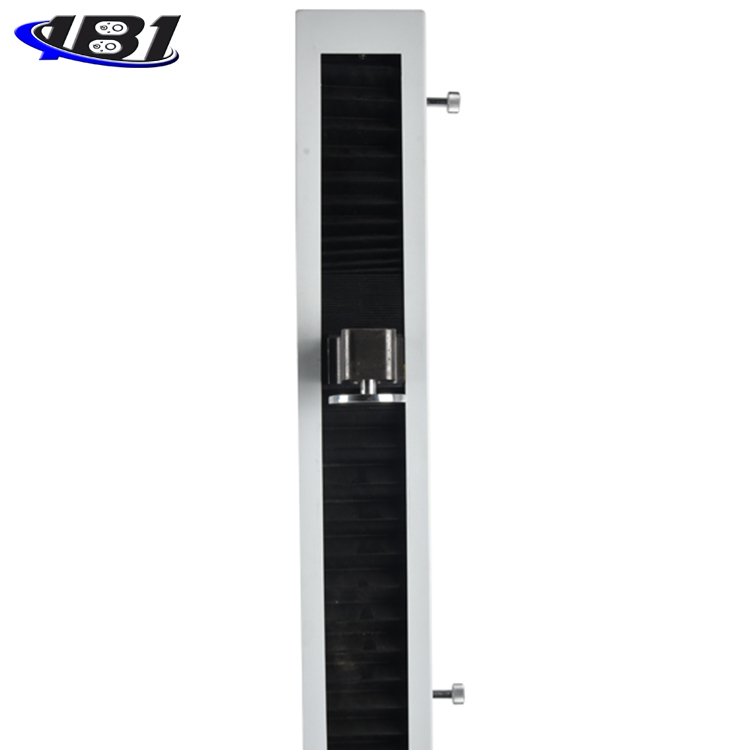

3.1 外型结构
3.2 按键说明
3.2.1 急停按钮:当发生紧急情况时,用户可按下急停按钮切断电源,使仪器停止运转;若要重新开机,需将急停按钮向右旋转释放后再按电源按钮开机。
3.2.2 电源按钮:开/关机键。在接通电源的情况下,按下此按钮后,仪器开机;再次按下,仪器关机。
3.2.3 设置键:在测量界面下长按此键4秒后松开可进入系统设置界面;短按可切换实时/峰值模式。
3.2.4 返回键:清零/返回。在测量界面中按此键可使力值清零;长按此键4秒后松开可以将当前位移清零;在设置界面中按此键可返回退出。
3.2.5 ◀(向左)键:减速度。短按此键,测量界面的“速度”会减小1mm;长按此键4秒后松开,测量界面的“速度”会连续减小;在系统设置界面中,按此键可选择数值位数。
3.2.6 ▶(向右)键:加速度。短按此键,测量界面的“速度”会增加1mm;长按此键4秒后松开,测量界面的“速度”会连续增加;在系统设置界面中,按此键可选择数值位数。
3.2.7 自动键:自动运行键。按一下此键,启动自动运行模式且自动方框内会打勾。
3.2.8 停止键:自动模式下,按一下此键,活动块会停止运行;长按此键4秒钟后松开,可进行三种单位切换(N、Kgf、Lbf互相切换)。在系统设置界面中,可用于设置项的切换。
3.2.9 ▲(向上)键:向上运行。按一下此键,活动块会向上移动一个“单步距离”;长按此键4秒后松开,活动块会一直向上运行,直到碰到上限位螺钉;在系统设置界面中,此键可用来设定数值大小。
3.2.10 ▼(向下)键:向下运行。按一下此键,活动块会向下移动一个“单步距离”;长按此键4秒后松开,活动块会一直向下运行,直到碰到下限位螺钉;在系统设置界面中,此键可用来设定数值大小。
四、使用和操作
4.1 使用中的操作及说明
4.1.1 测量界面
4.1.2 设置界面
在测量界面下长按“设置”键4秒后,进入“系统设置”,如下图所示:
a、总计数:预置值,可设定1~9999的范围内。如:用户对某一产品进行连续测试,测试次数设置为505次,在测量界面中按“自动”键,即可进行505次测试;仪器运行505次后自动停止,总计数只针对自动模式;用户设置完成后,按“设置”键即可保存,然后按“返回”键可退出。
b、停止值:针对自动模式,最大可设定成满量程的120%。如:将停止值设定为“1200N”,当检测力值达到1200N时,仪器自动停止运行;用户设置完成后,按“设置”键即可保存,然后按“返回”键退出。若在自动模式下检测力值达到停止值,仪器将会停止运行且退出自动模式。
c、单步距离:手动模式下,按一下“▲”或“▼”键,活动块会向上或向下移动一个“单步距离”,单步距离可设0.01~10mm。用户设置完成后,按“设置”键即可保存,然后按“返回”键可退出。
4.2 操作步骤
4.2.1 自动模式
a、确认已连接好电源线。
b、开启电源按钮。
c、选择测量模式(实时或者峰值)。
d、长按“设置”键4秒进入系统设置界面,设定总计数和停止值。
e、回到测量界面,选择自动模式后,用户可按“▲”或“▼”键开始检测。
f、用户若是先按“▲”键开始检测,仪器会往上运动检测,碰到限位螺钉后再自动往下运动检测,此时仪器从上往下运动为一个测试回合,一个测试回合后,当前计数会增加“1”。若是先按“▼”键,运行规则如上。
g、自动模式停止条件:①、测试力值达到“停止值”;②、测试次数达到“总计数”。
4.2.2 手动模式
a、确认已连接好电源线。
b、开启电源按钮。
c、选择测量模式(实时或者峰值)。
d、长按“设置”键4秒进入系统设置界面,设定单步距离。
e、回到测量界面,按“▲”或“▼”键开始测试。
五、日常维护和保养
5.1 应保持环境清洁,避免有液体、铁屑等物质侵入仪器内部,损坏电子元件。
5.2 请用柔软的布来清洁本仪器,将布浸入泡有清洁剂的水中,拧干后再清除灰尘和污垢。
注意:不要使用易挥发的化学物质来清洁本仪器(如挥发剂、稀释剂、酒精等)。
5.3 请勿在以下环境中操作本机
a、潮湿的环境
b、多尘的环境
c、使用油或化学品的地方
d、周围有震源的地方
5.4 长时间不用时,应拔下电源插头,做好防尘、防湿处理。
六、随机附件
1 |
机台 |
1台 |
2 |
电源线(欧式/中式放置其一) |
1条 |
3 |
说明书 |
1份 |
4 |
合格证及保修卡 |
1张 |
5 |
干燥剂 |
1包 |
6 |
AJJ-023夹具 |
2个 |
7 |
六角螺母M6 |
2个 |
8 |
双头螺杆M6*45 |
2个 |
9 |
内六角螺钉M6*16 |
4颗 |
10 |
内六角扳手M6 |
1把 |
