为了能充分发挥本产品的特点，使用前请务必仔细阅读该说明书，并妥善保存以便参考之用。本手册关于多功能数显半径测试仪的说明和资料若有改动，恕不另行通知。
Ø使用前注意事项
半径测试仪测量杆上若有灰尘等污垢，将影响测杆的移动，因此使用前请使用不含油的干净抹布擦拭干净。
请用柔软干布将测试仪外壳和量爪等零部件擦拭干净。若外壳上有严重的污垢，请用含有中性清洁剂潮湿的抹布擦拭，勿用易挥发溶剂如稀释剂，这样会对外壳有损伤。
若未使用数据端口，请将数据口盖上，以保护数据端口.
请使用含有酒精的潮湿的抹布清洁测杆，勿在测杆上涂油！
未经授权人员请勿自行拆装维修数显半径仪，以免损坏仪器
本仪器不具备防水性能。请保持其干燥.
如需更换测头，请固定测量杆后再进行更换。
Ø产品简介
在工程测量中，圆弧形半径测量一般采用R规板（也称R规）来比较测量，由于R规样板规格有限，所以只能测出R规样板上具有的标准圆弧形面半径，且为比较测量，无法测出待测工件的实际精确值。其它大部分非标准圆弧（R样板上不具备的规格）是无法进行精确测量的。另外，R样板规格较多，在实际测量中需花很长时间方能选中合适规格的样板，测量效率极低。本产品采用容栅传感器、集成电路等高新技术成果，将机械、电子技术、计算机技术以及传感器技术有机结合，开发出新一代具有高科技含量的圆弧形半径测量仪，该产品可测出任意规格的圆弧形面半径实际值，操作简洁、读数快，它具有体积小、读数方便、手持式测量的特点，可用于生产现场。该测试仪特别适用于塑料模具、轴承、汽车配件等行业的圆弧形面半径测量。
Ø 产品特点

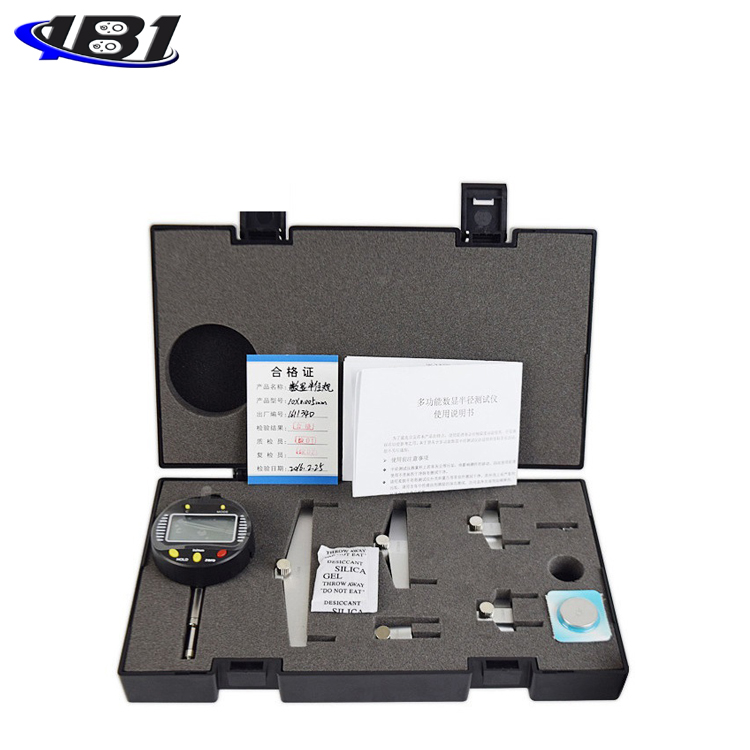

本测试仪采用五套测爪设计。针对不同的园弧形面和测量精度选用不同跨度的量爪测量。
本仪器具有多种用途:
u 高精度数显百分表功能（卸掉测爪） 外圆弧形面半径测量
u 内圆弧形面半径测量 深度测量台阶测量
Ø 主要技术参数
测量范围：长度位移0-13mm 电源：3V锂电池（CR2032）
半径范围5-9999.9mm 工作温度：0---±40℃
位移测量误差：ΔS≤0.02mm 湿度影响：相对湿度≤80%不受影响
半径测量误差：ΔR≤0.02
温度储运：﹣20℃----±60℃
注：R为待测量半径，S为对应的位移量值。
结构图
功能 具体操作
开机 轻按ZERO/ON/OFF键一下即可
清零 短按ZERO/ON/OFF键，可任意位置清零，测量内径、外径时则必须按照图3中a图所示，让三杆同时与一标准平板
公英制转换 按下UNIT键可在公制和英制之间转换
数据保持及解除 按下HOLD键，液晶屏上显示H字符，表示进入数据保持状态，再按此键，保持状态解除
功能切换 本品可进行内、外圆弧形面半径、长度、深度、台阶测量，按MODE键进行功能切换，当窗口第一排显示为R1时，系统进入内圆弧半径测量状态，显示为R2时系统进入外圆弧形面半径测量状态，显示为A时，表示斜率。窗口第三排读数显示（弦高S值）长度、深度、台阶测量值。图1的C图为内径R测量。测量时，让三测量杆的球头同时与被测圆弧接触，并让三测量杆轴线所在的平面与被测圆弧共面，在液晶显示屏上会实时显示被测圆弧的半径与弦高，如图所示。
注：R1与R2状态系统会根据您实测状态自动切换！
关机 长时间按住ZERO/ON/OFF键，可以关机，或几分钟不使用后自动关机，关机后按住此键可以开机。
测爪更换 可根据测量对象的大小选择合适的测爪，一般来说，大半径选大测爪。测爪从小到大编号为10、20、30、60、100，更换测爪后，按C键，可改变C值（即测爪规格），在屏幕上会依次显示C=10、20、30、60、100，让测爪编号与C值对应，如选30的测爪，则应使C=30.
R规 测量使用指南
外径： 最佳测量范围
C=10 R=5 --> 13MM
C=20 R=11--> 30MM
C=30 R=22-->100MM
C=60 R=94-->260MM
C=100 R=255-->700MM
图3
C:表示两侧测杆的中心距 S:表示中间测杆相对两侧测杆的移动量
R:表示被测圆弧半径
一般故障及解决办法
故障 原因 处理办法
数字快速闪动 电池电力不足 更换新电池
显示屏不能计数 电路偶然故障 取下电池30秒后重新装上
显示屏无显示 1.电池接触不良 1.清洁测试仪电池接触点
2.电池电压过低 2.更换新电池
